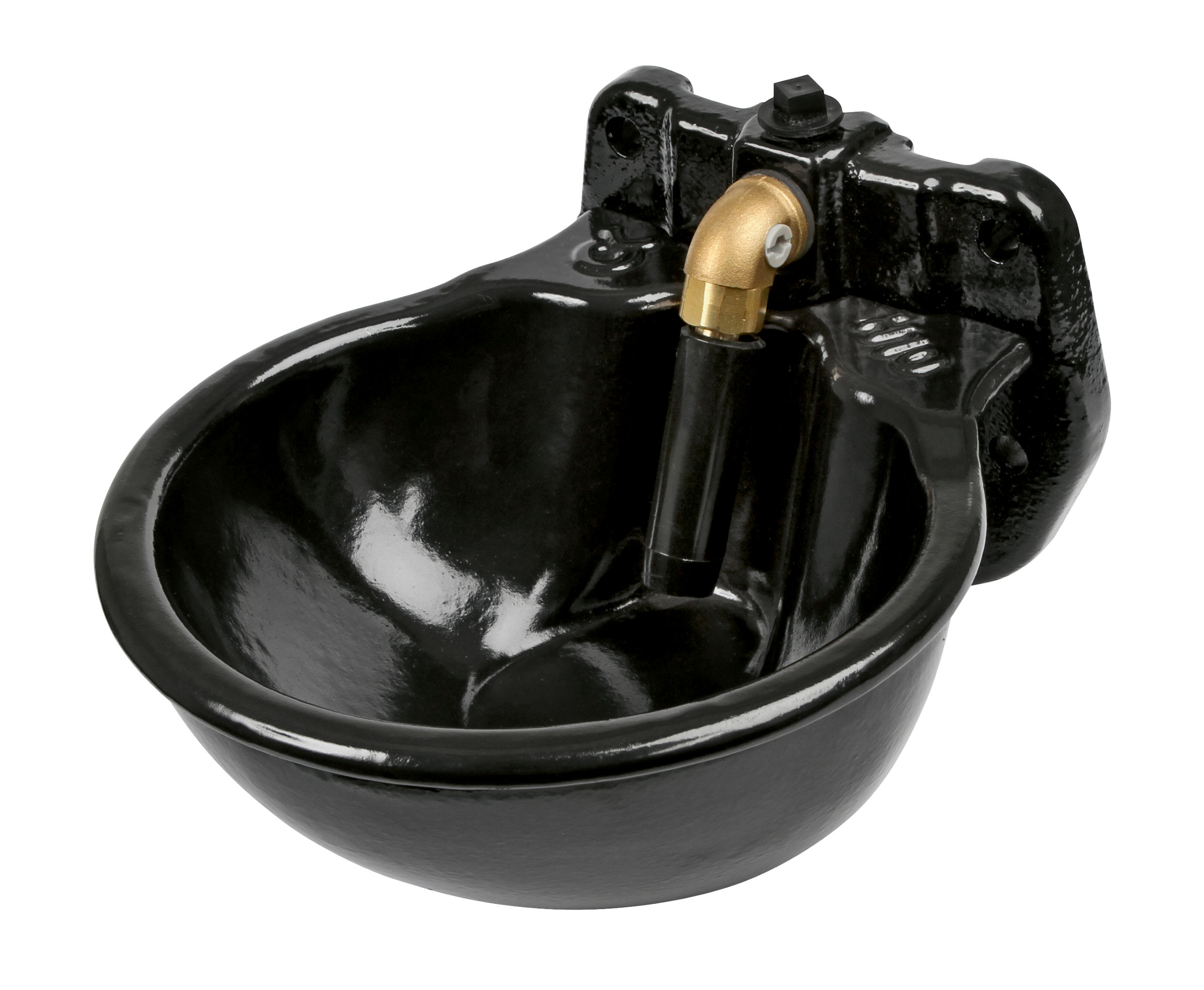

Heizbares Tränkebecken H10 50 Watt 50 Watt

22366 263 Frostschutztränken Heizbare 24 V Tränkebecken – Wie funktioniert das? Die Beheizung des Trinkwassers mittels Tränkebecken ist denkbar einfach! Sie benötigen lediglich zumindest ein beheizbares Tränkebecken, einen Temperaturschalter und einen Transformator (da 24-Volt-Be- trieb). Welchen Transformator für wieviele Becken? Ganz einfach! Wenn Sie nur ein Tränkebecken mit 80 Watt Leistung betreiben wollen, dann genügt ein Trafo mit 100 VA. Wollen Sie zusätzlich noch ein Heizkabel mit 24-Volt-Betrieb anschlie- ßen, so zählen Sie einfach die Leistungsaufnahme (=Wattangabe) des Kabels hinzu und schon erhalten Sie die erforderliche Mindestleistung des Trafos. Bemessen Sie die Leistung des Trafos nicht zu genau, um einen Puffer für Erweiterungen zu haben. Anschlussschema 1. Netzanschluss 230 V, separat abgesichert 2. Wasseranschluss, Stichleitung oder Umlaufsystem möglich 3. Frostschutz-Temperaturschalter 230 V, (222794) 4. Verteilerdose, Schutzklasse mind. IP54 5. Transformator 230 V AC => 24 V AC, 100 Watt (222796), 200 Watt (222797), 300 Watt (222626), 400 Watt (222798) 6. Verteilerdose, Schutzklasse mind. IP54 7. 24 V Zuleitung für weitere heizbare Tränkebecken oder Heizkabel 8. 24 V Zuleitung zum Anschluss am Tränkebecken 9. 24 V Frostschutz-Heizleitung (22358, 223581), (falls nicht an einem Umlauf- heizsystem angeschlossen) 10. Schutzblech für den Verbissbereich (221975) 11. Isolierung der Rohrleitung 12. Heizbares Tränkebecken (z.B. 222010) 230 V24 VVerbissbereich 24 V Achten Sie bei der Transformatorenauswahl darauf, dass Sie die Verlustleistung durch die Zuleitungskabel berücksichtigen. Ein Berechnungsbeispiel und eine Tabelle mit den Verlustleistungsangaben finden Sie in diesem Katalog. 264 Frostschutztränken Tränkebecken heizbar H10 • Tränkeschale aus hochwertigem Grauguss, schwarz emailliert • Grauguss-Unterschale, schwarz pulverbeschichtet • Wasserdurchfluss am Rohrventil regulierbar • neues Heizungskonzept mit Ventilbeheizung zur Frostfreihaltung • ei
