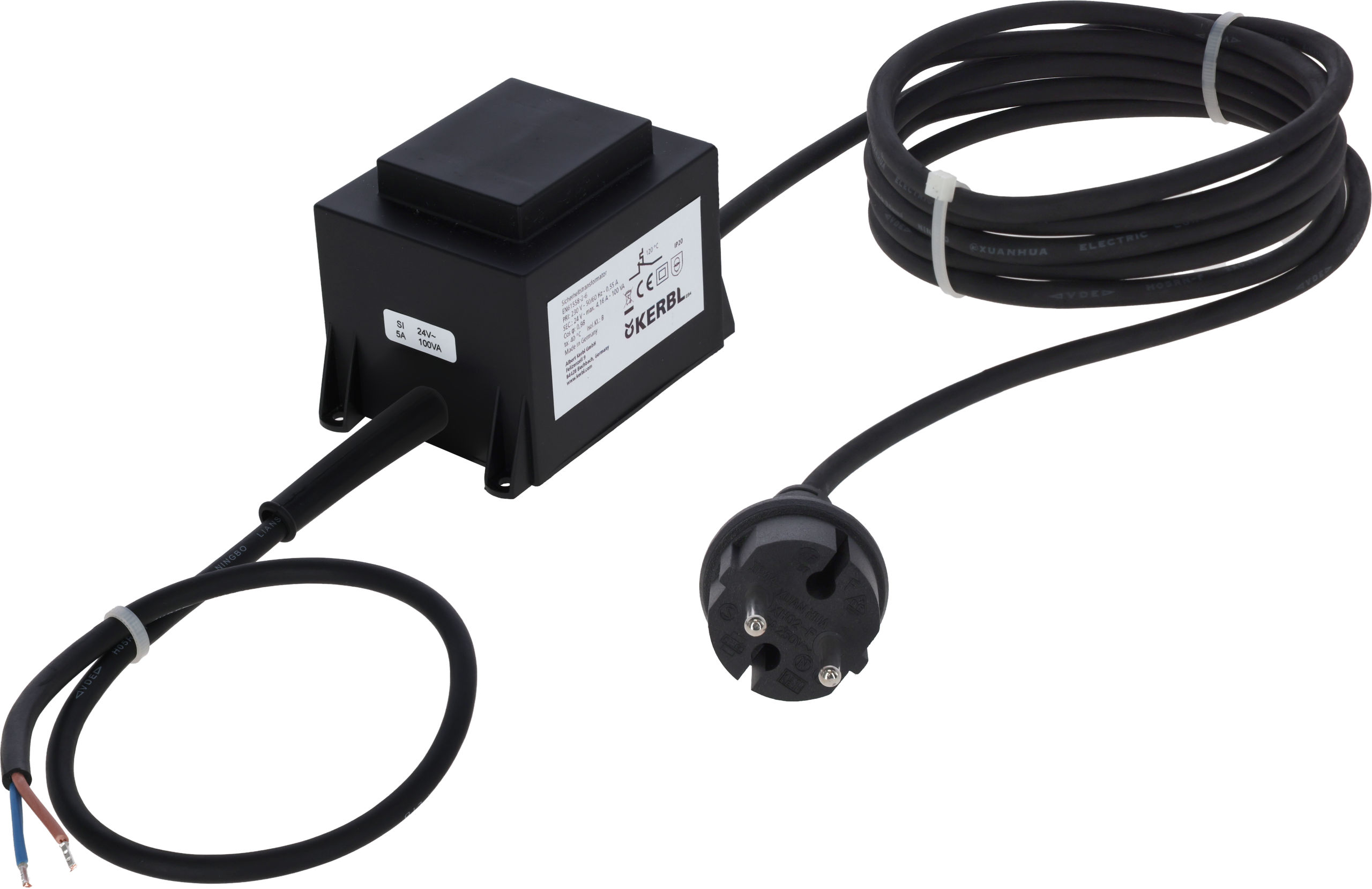

Transformator 230 VAC / 24 VAC 100W für Beckenheizung

Wenn Sie ein Tränkebecken mit 80 Watt Leistung (Pzu) betreiben wollen, genügt ein Trafo mit 100 Watt (Art. Nr. 222796). Wollen Sie zusätzlich noch ein Heizkabel mit 24 Volt anschließen, so zählen Sie einfach die Leistungsauf- nahme (= Wattangabe) des Kabels hinzu. Planen Sie bei der Transformatorenauswahl eine Leistungsreserve von 15 % (Faktor 1,15) ein. Welches Kabel ist zu verwenden? Wenn Sie mit der 24 Volt Versorgung zwischen Transformator und Heizung eine größere Strecke zurücklegen müssen, so beachten Sie bitte den gewählten Querschnitt der Leitung, um keinen großen Spannungsabfall auf dem Leitungsweg zu riskieren. Berechnung, um den Mindestquerschnitt für die Leitung zu erhalten: Leistung x Leitungslänge : 3200 W/m Im obigen Beispiel würde sich bei einem Abstand vom Trafo zur Heizung von 25 Metern folgendes ergeben: (282 W x 25 m : 3200 W/m) mm² = 2,2 mm² Es müsste in diesem Fall ein Kabel mit einem Querschnitt von 2,5 mm² verwendet werden. Berechnungsbeispiel für Transformator: 2 x Tränkebecken mit Leistungsaufnahme 100 Watt = 200 Watt 1 x Frostschutz-Heizleitung 24 V mit je 30 Watt = 30 Watt 1 x Frostschutz-Heizleitung 24 V mit je 15 Watt = 15 Watt Verbraucherleistung Gesamt = 245 Watt Puffer (pauschal 15 %) 245 Watt x 1,15 = 282 Watt Die Auswahl fällt auf einen Transformator mit einer Leistung von 300 Watt. Transformator 230 V / 24 V • wandelt die Spannung von 230 Volt Wechselstrom (AC) auf sichere 24 Volt Wechselstrom (AC) um • Kurzschluss- und Überlastungsschutz durch leicht ersetzbare Feinsicherung im Ausgangsstromkreis • integrierter selbstrückstellender Temperaturbegrenzer zum Schutz vor Überhitzung • voll vergossenes Gehäuse: bestmöglicher Schutz vor Feuchtigkeit, mechanischen und elektronischen Belastungen • Schutzart IP44 - Bei Anschluss des 230 Volt-Anschlusssteckers in einer entsprechenden Schutz- box: IP54 • Auf der Sekundärseite wird das Ausgangskabel in einer Klemm- dose an den Verbraucher angeschlossen (Klemmdose nicht im Lieferumfang enthalt
